鋁合金電纜在我國運用時刻不長但現已有事例標明鋁合金電纜運用在城市和廠礦有巨大危險和危險，下面就兩個實踐事例及導致鋁合金電纜危險事端的八個要素進行討論。
事例一
某鋼廠批量運用鋁合金電纜，投產一年時刻發作兩次大火構成停產半個月，直接經濟丟失2個億。
這是火災后通過修理后的電纜橋架，火災痕跡仍然奪目
事例二
湖南某一城市照明配電系統采用了鋁合金電纜，在裝置后的一年內，發作了鋁合金電纜的激烈腐蝕，導致電纜接頭和導體損壞，線路斷電。
通過這兩個事例可以看到鋁合金電纜在我國城市、廠礦的大規模推行現已為城市、廠礦留下了危險，用戶對鋁合金電纜的根本功用短少知道，因而遭受了巨大丟失，假如用戶提早了解到鋁合金電纜在防火牢靠性和防腐問題上特性，這樣的丟失是可以提早防止的。
從鋁合金電纜的特性來看，鋁合金電纜在防火和防腐方面有天然的缺點。表現在以下8個方面：
1.耐腐蝕功用，8000系列鋁合金不如普鋁
GB/T19292.2-2003規范表1注4中闡明：鋁合金耐腐蝕性差于普鋁更差于銅，這是因為鋁合金電纜參加了鎂、銅、鋅、鐵元素，因而易于發作部分腐蝕如應力腐蝕開裂、層蝕、晶間腐蝕，并且8000系列鋁合金歸于易腐蝕配方，鋁合金電纜增加了熱處理工序，易構成物理狀況不均勻，比鋁電纜更簡單被腐蝕�，F在在我國運用的鋁合金根本都是8000鋁合金系列。
2.耐溫功用，鋁合金比銅相差大
銅的熔點為1080℃而鋁和鋁合金的熔點為660℃，所以銅導體是耐火電纜更好的挑選。現在一些鋁合金電纜廠家聲稱可以出產耐火鋁合金電纜并且通過了相關國家規范測驗，但鋁合金電纜與鋁電纜此方面沒有不同，假如處于火災中心（ 以上）即溫度高于鋁合金和鋁電纜熔點時，不管電纜采納何種隔熱辦法，電纜會在很短的時刻內消融，丟失導電功用，因而鋁和鋁合金不宜用做耐火電纜導體，也不宜在人口密布的城市配電網、樓宇、廠礦中運用。
3.鋁合金熱膨脹系數遠高于銅，AA8030鋁合金乃至高于普鋁
10X6/℃
銅
鋁
鋁合金AA1000
鋁合金AA1350
鋁合金AA8030
0-100℃時
17.0
23.5
21.9-25.5
21.8-25.5
23.6
從表中可以看到，鋁的熱膨脹系數遠遠高于銅，鋁合金AA1000和AA1350有了一點改善，而AA8030乃至高于鋁。熱膨脹系數高會導致導體在熱脹冷縮后觸摸不良并且會惡性循環，而電力供應一直有峰谷差，對電纜功用構成了巨大的檢測。
4.鋁合金沒有處理鋁氧化問題
鋁合金或鋁暴露在大氣中會敏捷構成一種堅固、粘結力強但易碎，大約10nm厚度的 薄膜，具有較高的電阻率，它的硬度和粘結力使它難以構成導電觸點，這是鋁和鋁合金裝置前有必要除掉外表氧化層的原因。銅外表也會氧化，但氧化層柔軟并且在承受力時簡單破碎成為了半導體，構成了金屬-金屬類觸摸。
5.鋁合金電纜在應力松懈和抗蠕變性方面有改善但遠不及銅
在普鋁中參加特定的元素，可以改善普鋁的蠕變功用，但其進步的程度相對普鋁也十分有限，與銅比較尚有巨大距離。并且鋁合金電纜是否真實可以改善抗蠕變功用，與每個企業的工藝、技能、質量操控水平密切相關，這種不確定性自身便是危險要素，假如沒有老練工藝嚴厲操控，鋁合金電纜改善蠕變功用方面也是無法確保的。
6.鋁合金電纜沒有處理鋁的銜接牢靠性問題

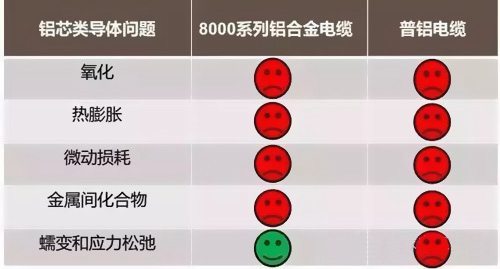

影響鋁的銜接牢靠性的要素有5個，鋁合金僅僅在一個問題上有改善，并沒有處理普鋁銜接問題。
普鋁在銜接問題上存在5個問題，8000系列鋁合金只在蠕變和應力松懈方面有改善，其它方面都沒有改善，因而銜接問題將仍然是影響鋁合金質量的重大問題。鋁合金也是鋁的一種并不是一個新材料，在導體功用方面假如鋁的根本功用與銅的距離問題沒有處理，鋁合金是無法代替銅的。
7. 國產鋁合金質量操控不一致（合金成分）導致抗蠕變功用差
通過加拿大POWERTECH測驗，國產鋁合金成分操控不穩定，北美鋁合金電纜Si含量相差5%以內，而國產鋁合金Si含量相差68%，而Si是影響蠕變功用的重要元素。也便是說國產鋁合金電纜在抗蠕變性方面也還沒有老練的工藝構成。
8.鋁合金電纜接頭工藝雜亂，簡單留危險

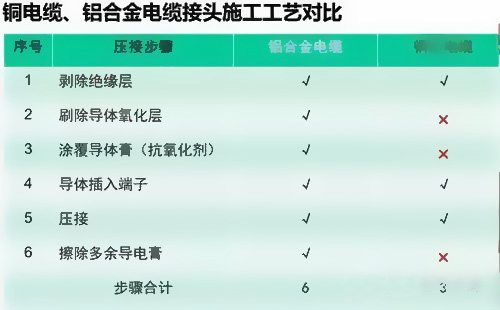

鋁合金電纜接頭工藝比銅電纜多出三個工藝，氧化層的有用去除和涂覆抗氧化劑是要害，國內施工水平，質量要求良莠不齊，留有危險。并且因為國內沒有嚴厲法律責任補償系統，終究丟失結果實踐中根本仍是用戶自己承當。
除了上述要素，鋁合金電纜還有截流量沒有統一規范、接頭端子不過關、電容電流增大、鋁合金電纜鋪設距離因截面加大變窄或不足以支撐、電纜截面增大導致施工困難、電纜溝�？臻g是否配套、保護和危險本錢急劇升高、全生命周期本錢升高、設計師無規范可遵從等一系列專業問題，如處理不妥或被成心疏忽任何其間一項都足矣讓用戶遭受沉重的、無法擬補的丟失和事端。 |
電線電纜
